spring cloud alibaba sentinel使用详解

一、Sentinel简介

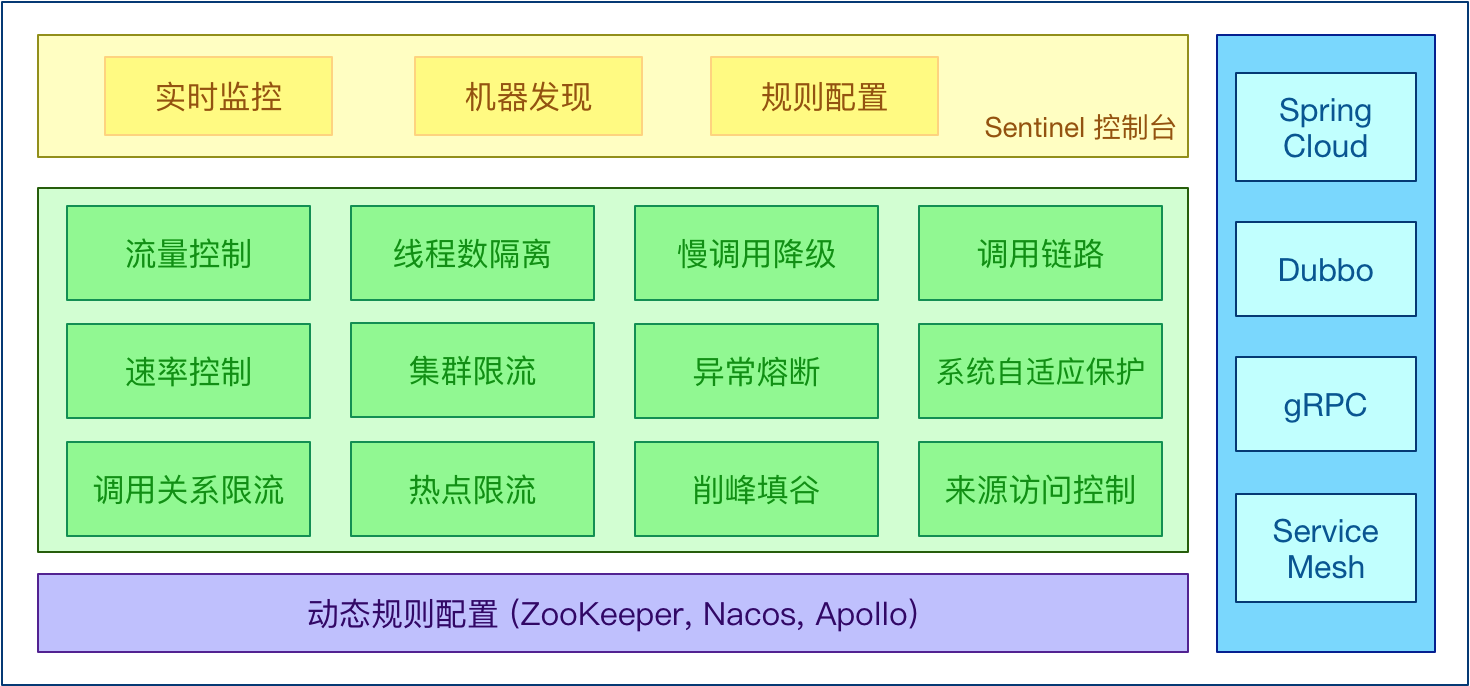

sentinel是面向分布式服务框架的轻量级流量控制框架,主要以流量为切入点,从流量控制,熔断降级,系统负载保护等多个维度来维护系统的稳定性。

Sentinel 基本概念

资源

资源是 Sentinel 的关键概念。它可以是 Java 应用程序中的任何内容，例如，由应用程序提供的服务，或由应用程序调用的其它应用提供的服务，甚至可以是一段代码。只要通过 Sentinel API 定义的代码，就是资源，能够被 Sentinel 保护起来。大部分情况下，可以使用方法签名，URL，甚至服务名称作为资源名来标示资源。

规则

围绕资源的实时状态设定的规则，可以包括流量控制规则、熔断降级规则以及系统保护规则。所有规则可以动态实时调整。

二、Sentinel 流量控制

针对来源

Sentinel可以针对调用者进行限流，填写微服务名，指定对哪个微服务进行限流，默认default(不区分来源，全部限制)

阈值类型

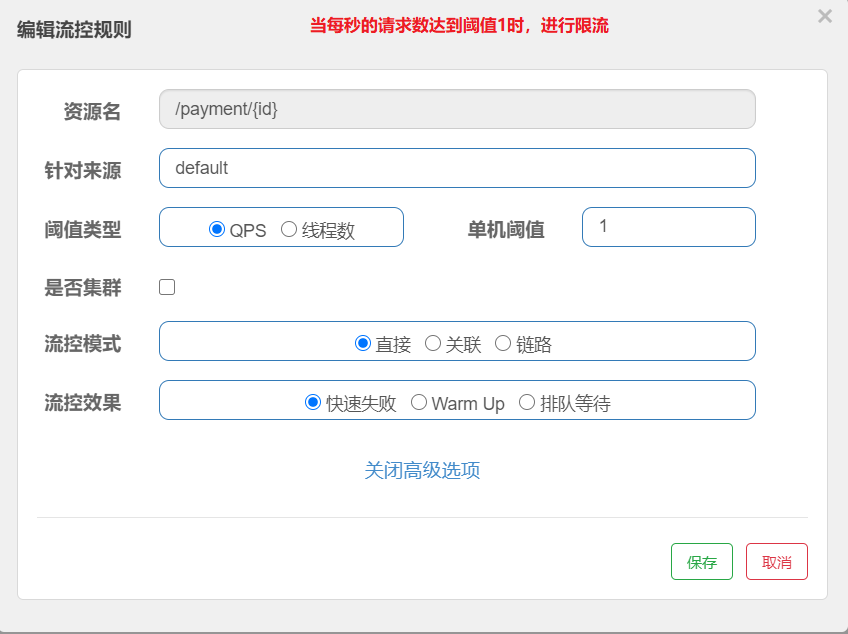

QPS：设置每秒能承受的请求数量

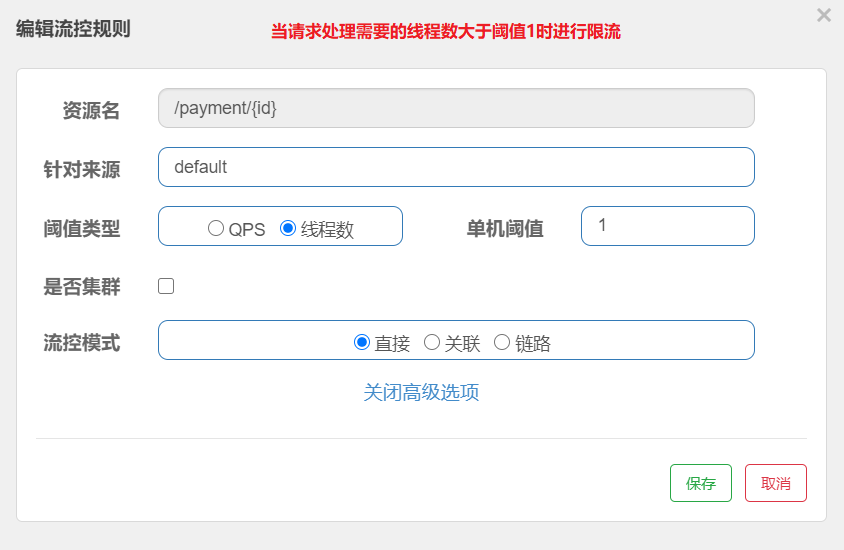

线程数：设置最多支持的线程数量【并非一个请求对应一个线程】

流控模式

直接：到达阈值时对当前资源进行限流操作

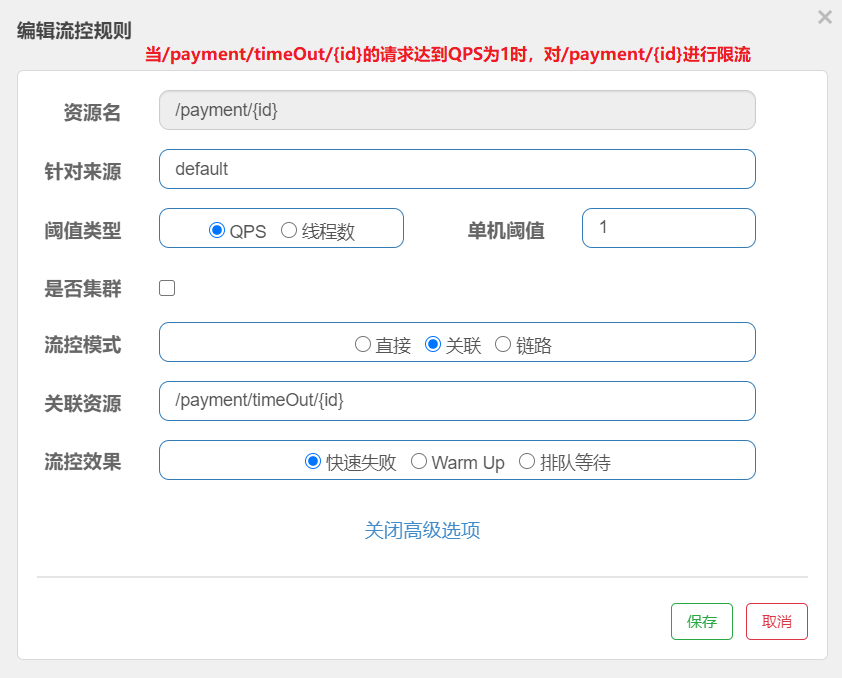

关联：当关联的资源接收到的请求达到了阈值上线，则对当前资源进行限流操作【例如支付模块压力大时对订单模块进行限流】

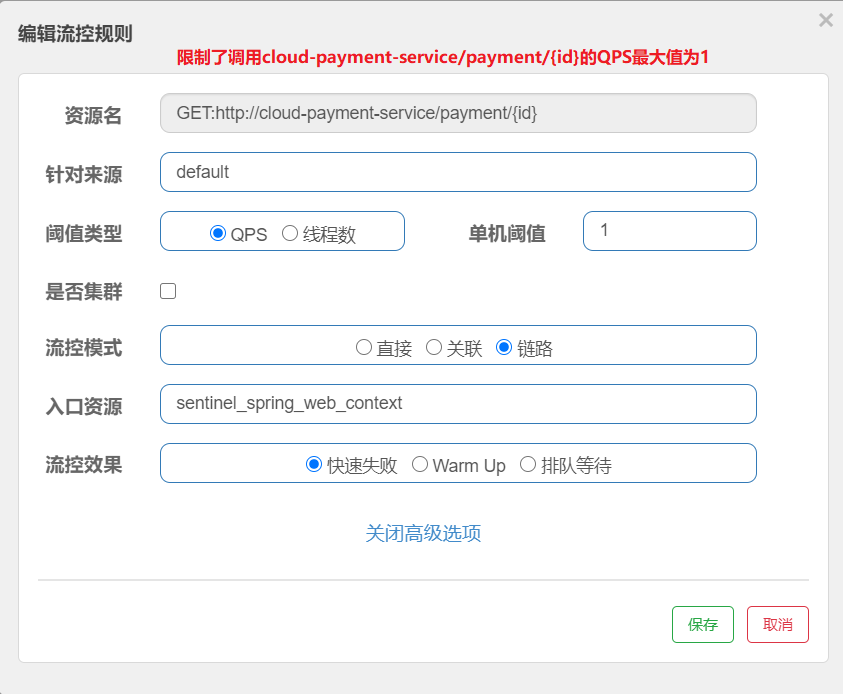

链路：以调用链路为单位做限流，整个链路的总体流量只按照入口资源的请求量来计算【feign.sentinel.enabled: true需要打开】

使用簇点链路时可能需要展开链路关系，基本不用

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
/**
  *  在spring-cloud-alibaba v2.1.1.RELEASE及前，sentinel1.7.0及后，关闭URL PATH聚合需要通过该方式
  *  在spring-cloud-alibaba v2.1.1.RELEASE后，可以配置关闭：spring.cloud.sentinel.web-context-unify=false
  *  手动注入Sentinel的过滤器，关闭Sentinel注入CommonFilter实例，
  *  修改配置文件中的 spring.cloud.sentinel.filter.enabled=false
  */
@Bean
public FilterRegistrationBean sentinelFilterRegistration() {
  FilterRegistrationBean registration = new FilterRegistrationBean();
  registration.setFilter(new CommonFilter());
  registration.addUrlPatterns("/*");
  // 入口资源关闭聚合
  registration.addInitParameter(CommonFilter.WEB_CONTEXT_UNIFY, "false");
  registration.setName("sentinelFilter");
  registration.setOrder(1);
  return registration;
}

链路必须使用@SentinelResource实现监控

流控效果

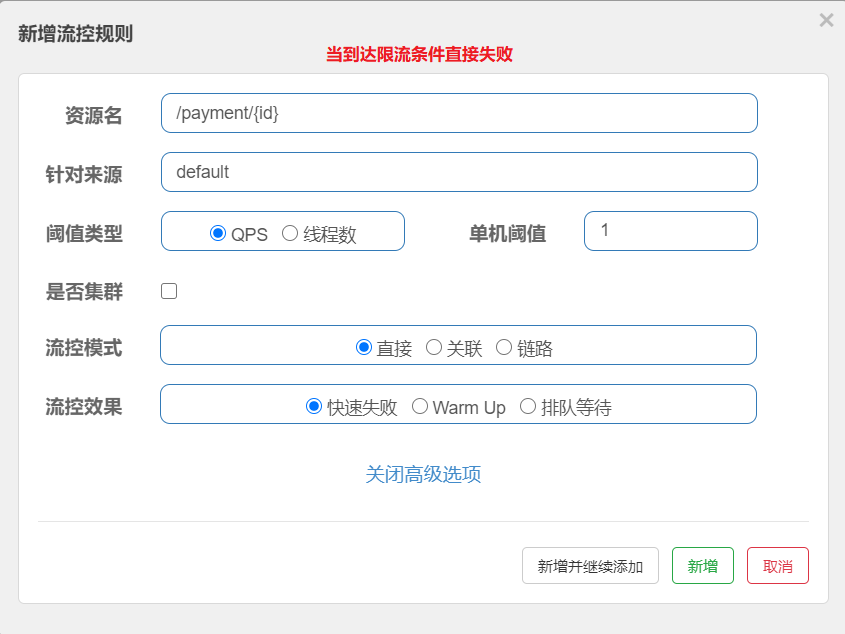

快速失败：直接抛出限流异常

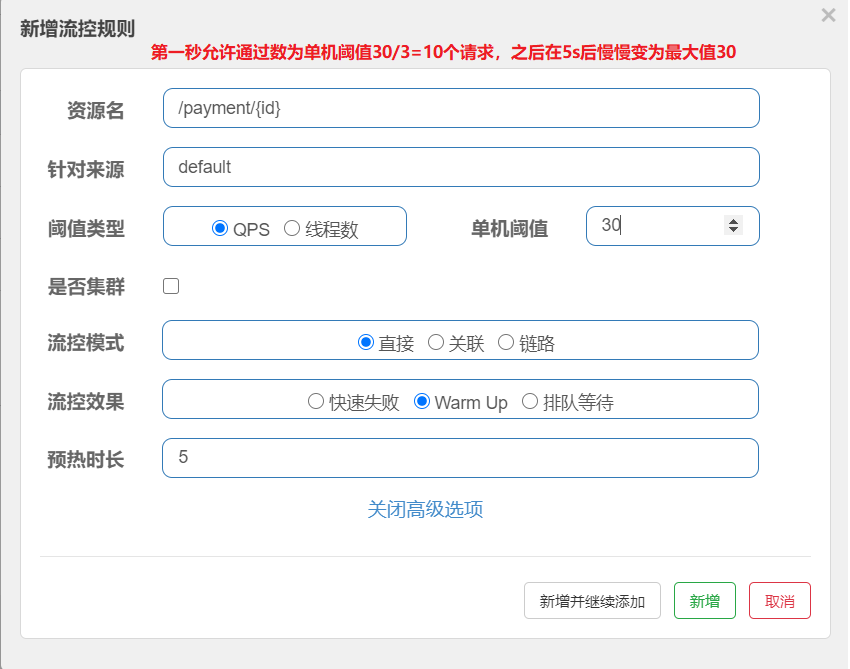

预热模式：避免低水位服务器突然接收到大量请求宕机采用逐渐放宽限流策略，例如QPS=x，预热时长=y，冷加载因子默认为3，就是要让该资源在第y秒的时候每秒能够承受x次并发请求数量，第一次进行限流的时间点大概在x/3次请求时发生【可通过spring.cloud.sentinel.flow.coldFactor设置冷加载因子】

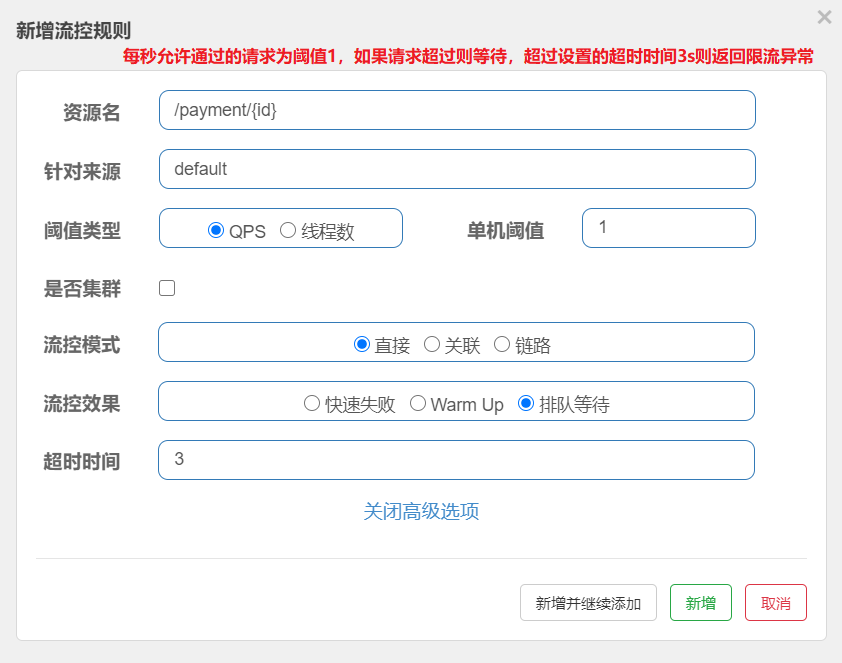

排队等待：匀速器模式，所有请求堆积在入口处等待，以QPS为准每秒放行响应的请求进行处理，请求间隔为（1/阈值s），可设置超时时间来过滤掉部分等待中的请求，超时时间需要小于请求的间隔才能生效

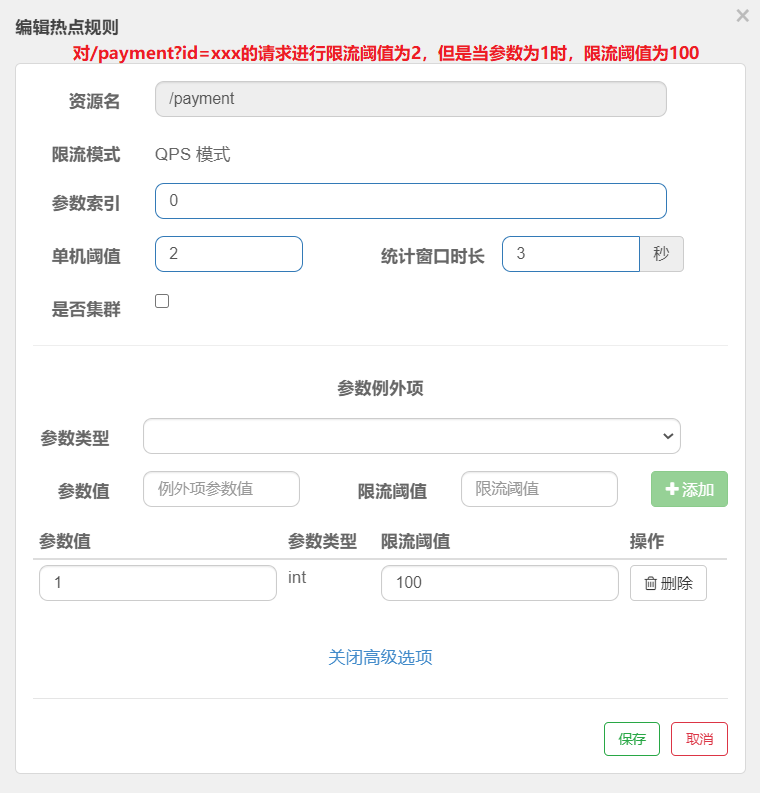

三、热点参数降流

热点参数限流会统计传入参数中的热点参数，并根据配置的限流阈值与模式，对包含热点参数的资源调用进行限流，热点参数限流可以看做是一种特殊的流量控制，仅对包含热点参数的资源调用生效

四、Sentinel 熔断降级

降级策略

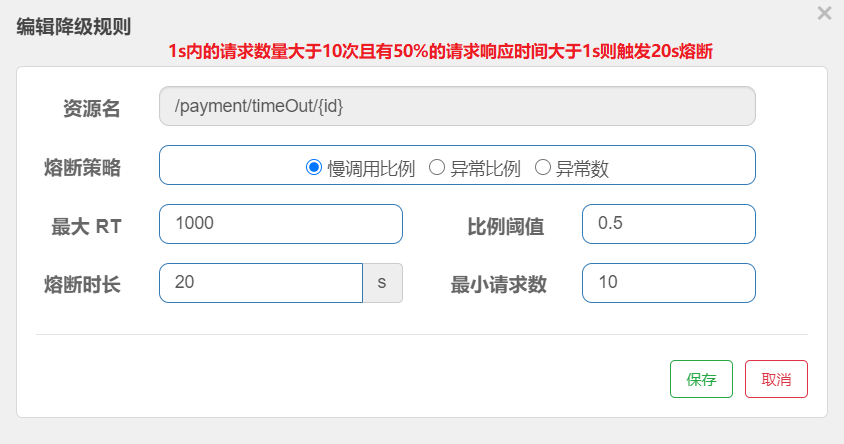

慢调用比例：平均响应时间，当1s内持续进入N个请求，对应时刻的平均响应时间（秒级）均超过阈值，那么在接下的时间窗口之内，对这个方法的调用都会自动地熔断），注意Sentinel默认统计的RT上限是4900ms，超出此阈值的都会算作4900ms，若需要变更此上限可以通过启动配置项-Dcsp.sentinel.statistic.max.rt=4900来配置

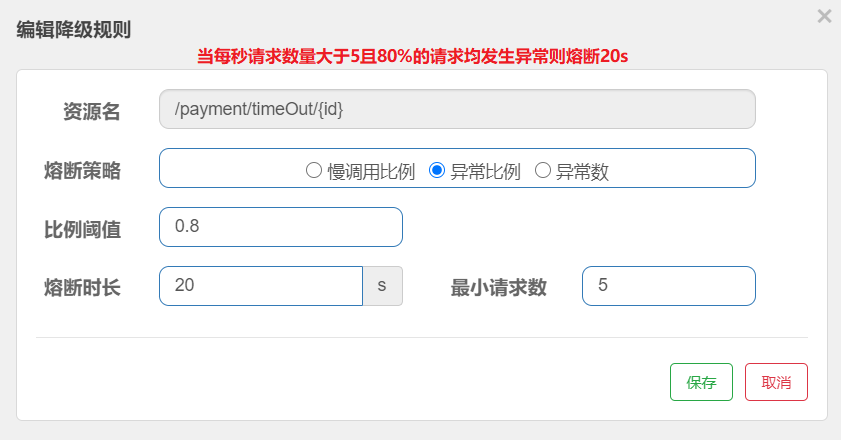

异常比例：是指当资源的每秒异常总数占通过量的比值超过阈值之后，资源进入降级状态，即在接下的时间窗口之内，对这个方法的调用都会自动地返回，异常比率的阈值范围是[0.0, 1.0]，代表0% - 100%
异常数：是指当资源近1分钟的异常数目超过阈值之后会进行熔断，注意由于统计时间窗口是分钟级别的，若时间窗口小于 60s，则结束熔断状态后仍可能再进入熔断状态

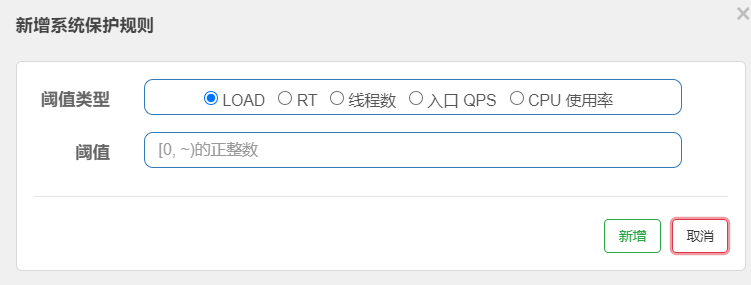

五、Sentinel 系统自适应

Sentinel系统自适应保护从整体维度对应用入口流量进行控制，结合应用的Load、总体平均RT、入口QPS和线程数等几个维度的监控指标，让系统的入口流量和系统的负载达到一个平衡，让系统尽可能跑在最大吞吐量的同时保证系统整体的稳定性。

Load：仅对Linux/Unix-like机器生效，系统的load1【uptime命令】作为启发指标，进行自适应系统保护，当系统load1超过设定的启发值，且系统当前的并发线程数超过估算的系统容量时才会触发系统保护，系统容量由系统的maxQps * minRt估算得出，设定参考值一般是CPU cores * 2.5

平均RT：当单台机器上所有入口流量的平均RT达到阈值即触发系统保护，单位是毫秒

**并发线程数：**当单台机器上所有入口流量的并发线程数达到阈值即触发系统保护

**入口 QPS：**当单台机器上所有入口流量的 QPS 达到阈值即触发系统保护

CPU使用率：当系统 CPU 使用率超过阈值即触发系统保护（取值范围 0.0-1.0），比较灵敏

六、授权规则

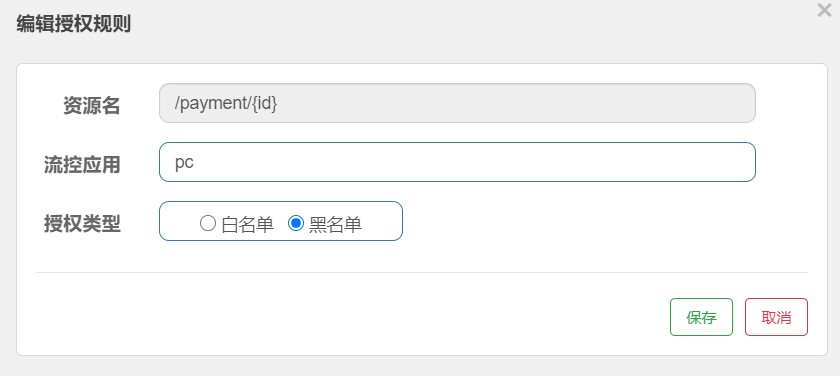

当我们需要根据调用来源来判断该次请求是否允许放行，这时候可以就使用Sentinel的来源访问控制的功能，对应的操作就是加上相应的授权规则

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
/**
 * 解析流控应用表示
 */
@Component
public class CustomRequestOriginParser implements RequestOriginParser {

  // 获取调用方标识信息并返回
  @Override
  public String parseOrigin(HttpServletRequest request) {
    String serviceName = request.getParameter("serviceName");
    StringBuffer url = request.getRequestURL();
    if (url.toString().endsWith("favicon.ico")) {
      // 浏览器会向后台请求favicon.ico图标
      return serviceName;
    }

    if (StringUtils.isEmpty(serviceName)) {
      throw new IllegalArgumentException("serviceName must not be null");
    }

    return serviceName;
  }
}

七、配置持久化

在Sentinel Dashboard操作并将规则写入文件

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
/**
 * 拉模式规则持久化
 */
public class FileDataSourceInit implements InitFunc {
  @Override
  public void init() throws Exception {
    // 存放路径
    String ruleDir = System.getProperty("user.home") + "/sentinel/rules";
    String flowRulePath = ruleDir + "/flow-rule.json";
    String degradeRulePath = ruleDir + "/degrade-rule.json";
    String systemRulePath = ruleDir + "/system-rule.json";
    String authorityRulePath = ruleDir + "/authority-rule.json";
    String paramFlowRulePath = ruleDir + "/param-flow-rule.json";

    this.mkdirIfNotExits(ruleDir);
    this.createFileIfNotExits(flowRulePath);
    this.createFileIfNotExits(degradeRulePath);
    this.createFileIfNotExits(systemRulePath);
    this.createFileIfNotExits(authorityRulePath);
    this.createFileIfNotExits(paramFlowRulePath);

    // 流控规则
    ReadableDataSource<String, List<FlowRule>> flowRuleRDS = new FileRefreshableDataSource<>(
      flowRulePath,
      flowRuleListParser
    );
    // 将可读数据源注册至FlowRuleManager
    // 这样当规则文件发生变化时，就会更新规则到内存
    FlowRuleManager.register2Property(flowRuleRDS.getProperty());
    WritableDataSource<List<FlowRule>> flowRuleWDS = new FileWritableDataSource<>(
      flowRulePath,
      this::encodeJson
    );
    // 将可写数据源注册至transport模块的WritableDataSourceRegistry中
    // 这样收到控制台推送的规则时，Sentinel会先更新到内存，然后将规则写入到文件中
    WritableDataSourceRegistry.registerFlowDataSource(flowRuleWDS);

    // 降级规则
    ReadableDataSource<String, List<DegradeRule>> degradeRuleRDS = new FileRefreshableDataSource<>(
      degradeRulePath,
      degradeRuleListParser
    );
    DegradeRuleManager.register2Property(degradeRuleRDS.getProperty());
    WritableDataSource<List<DegradeRule>> degradeRuleWDS = new FileWritableDataSource<>(
      degradeRulePath,
      this::encodeJson
    );
    WritableDataSourceRegistry.registerDegradeDataSource(degradeRuleWDS);

    // 系统规则
    ReadableDataSource<String, List<SystemRule>> systemRuleRDS = new FileRefreshableDataSource<>(
      systemRulePath,
      systemRuleListParser
    );
    SystemRuleManager.register2Property(systemRuleRDS.getProperty());
    WritableDataSource<List<SystemRule>> systemRuleWDS = new FileWritableDataSource<>(
      systemRulePath,
      this::encodeJson
    );
    WritableDataSourceRegistry.registerSystemDataSource(systemRuleWDS);

    // 授权规则
    ReadableDataSource<String, List<AuthorityRule>> authorityRuleRDS = new FileRefreshableDataSource<>(
      flowRulePath,
      authorityRuleListParser
    );
    AuthorityRuleManager.register2Property(authorityRuleRDS.getProperty());
    WritableDataSource<List<AuthorityRule>> authorityRuleWDS = new FileWritableDataSource<>(
      authorityRulePath,
      this::encodeJson
    );
    WritableDataSourceRegistry.registerAuthorityDataSource(authorityRuleWDS);

    // 热点参数规则
    ReadableDataSource<String, List<ParamFlowRule>> paramFlowRuleRDS = new FileRefreshableDataSource<>(
      paramFlowRulePath,
      paramFlowRuleListParser
    );
    ParamFlowRuleManager.register2Property(paramFlowRuleRDS.getProperty());
    WritableDataSource<List<ParamFlowRule>> paramFlowRuleWDS = new FileWritableDataSource<>(
      paramFlowRulePath,
      this::encodeJson
    );
    ModifyParamFlowRulesCommandHandler.setWritableDataSource(paramFlowRuleWDS);
  }

  private Converter<String, List<FlowRule>> flowRuleListParser = source -> JSON.parseObject(
    source,
    new TypeReference<List<FlowRule>>() {
    }
  );
  private Converter<String, List<DegradeRule>> degradeRuleListParser = source -> JSON.parseObject(
    source,
    new TypeReference<List<DegradeRule>>() {
    }
  );
  private Converter<String, List<SystemRule>> systemRuleListParser = source -> JSON.parseObject(
    source,
    new TypeReference<List<SystemRule>>() {
    }
  );

  private Converter<String, List<AuthorityRule>> authorityRuleListParser = source -> JSON.parseObject(
    source,
    new TypeReference<List<AuthorityRule>>() {
    }
  );

  private Converter<String, List<ParamFlowRule>> paramFlowRuleListParser = source -> JSON.parseObject(
    source,
    new TypeReference<List<ParamFlowRule>>() {
    }
  );

  private void mkdirIfNotExits(String filePath) {
    File file = new File(filePath);
    if (!file.exists()) {
      file.mkdirs();
    }
  }

  private void createFileIfNotExits(String filePath) throws IOException {
    File file = new File(filePath);
    if (!file.exists()) {
      file.createNewFile();
    }
  }

  private <T> String encodeJson(T t) {
    return JSON.toJSONString(t);
  }
}

在resources下创建配置目录META-INF/services，然后添加文件com.alibaba.csp.sentinel.init.InitFunc

在文件中添加配置类全类名

从Nacos读取配置

引入依赖

1
2
3
4
<dependency>
  <groupId>com.alibaba.csp</groupId>
  <artifactId>sentinel-datasource-nacos</artifactId>
</dependency>

配置yaml

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
spring:
  cloud:
    sentinel:
      datasource:
        ds:
          nacos:
            serverAddr: localhost:8848
            groupId: WYK_GROUP
            namespace: DEV
            dataId: ${spring.application.name}-sentinel
            dataType: 'json'
            ruleType: FLOW

创建配置文件${spring.application.name}-sentinel

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
[
	{
		"clusterConfig": {
			"fallbackToLocalWhenFail": true,
			"sampleCount": 10,
			"strategy": 0,
			"thresholdType": 0,
			"windowIntervalMs": 1000
		},
		"clusterMode": false,
		"controlBehavior": 0,
		"count": 10.0,
		"grade": 1,
		"limitApp": "default",
		"maxQueueingTimeMs": 500,
		"resource": "/payment/{id}",
		"strategy": 0,
		"warmUpPeriodSec": 10
	}
]

八、自定义错误提示

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
/**
 * 自定义sentinel报错信息
 */
@Component
public class CustomBlockExceptionHandler implements BlockExceptionHandler {

  private ObjectMapper objectMapper = new ObjectMapper();

  @Override
  public void handle(HttpServletRequest request, HttpServletResponse response, BlockException e) throws Exception {
    response.setContentType(MediaType.APPLICATION_JSON_VALUE);
    response.setCharacterEncoding(CharEncoding.UTF_8);
    PrintWriter writer = response.getWriter();
    // 触发限流
    if(e instanceof FlowException) {
      response.setStatus(2001);
      writer.print(objectMapper.writeValueAsString(CommentResult.failed("触发限流")));
    }
    // 授权规则不通过
    else if(e instanceof AuthorityException) {
      response.setStatus(2002);
      writer.print(objectMapper.writeValueAsString(CommentResult.failed("授权规则不通过")));
    }
    // 服务降级
    else if(e instanceof DegradeException) {
      response.setStatus(2003);
      writer.print(objectMapper.writeValueAsString(CommentResult.failed("服务降级")));
    }
    // 热点参数限流
    else if(e instanceof ParamFlowException) {
      response.setStatus(2004);
      writer.print(objectMapper.writeValueAsString(CommentResult.failed("触发热点限流")));
    }
    // 系统保护
    else if(e instanceof SystemBlockException) {
      response.setStatus(2005);
      writer.print(objectMapper.writeValueAsString(CommentResult.failed("触发系统保护规则")));
    }
    // 兜底
    else {
      response.setStatus(HttpStatus.INTERNAL_SERVER_ERROR.value());
      writer.print(objectMapper.writeValueAsString(CommentResult.failed("发生未知错误")));
    }
    writer.flush();
    writer.close();
  }
}

九、其它

@SentinelResource注解还有blockHandler、blockHandlerClass、fallback、fallbackClass用于限流和服务降级使用方法类似HystrixCommand注解

OpenFeign也可以和Sentinel配合使用@FeignClient中fallback来实现降级
